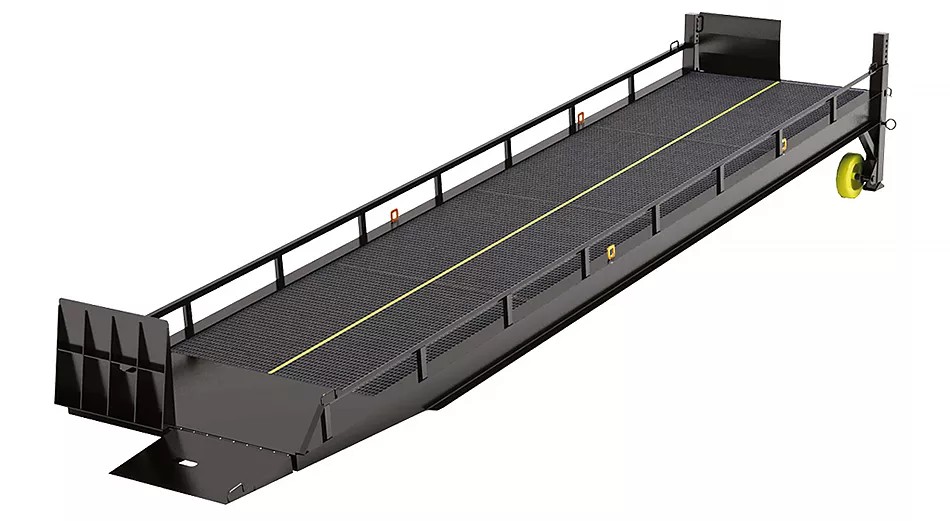

Мобильная рампа укороченного типа предназначена для погрузки (разгрузки) грузовых автомобилей при помощи колесных автопогрузчиков. Конструкция изделия позволяет выполнять большинство погрузо-разгрузочных работ даже в ограниченном пространстве склада.

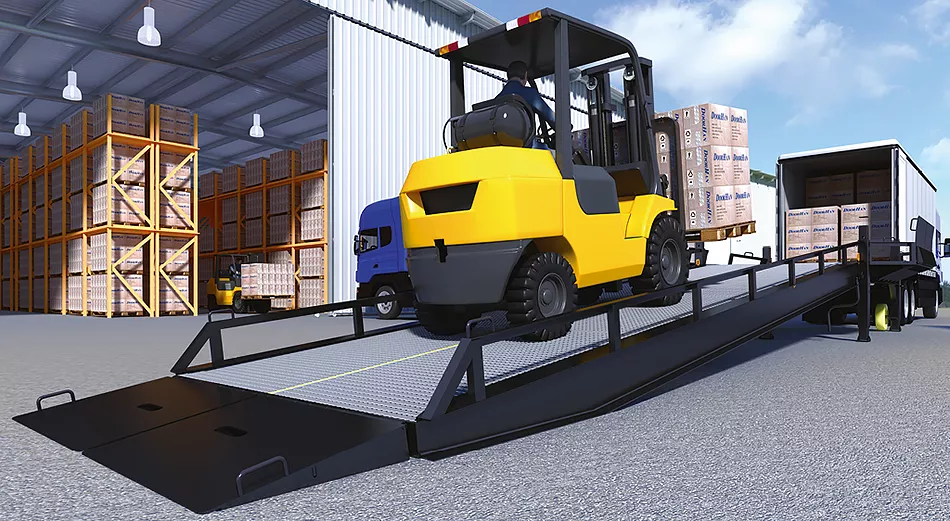

Начало работы с использованием мобильной эстакады укороченного типа не требует проведения какой-либо предварительной подготовки. Рампа подвозится к месту организации погрузо-разгрузочных работ автопогрузчиком. При помощи гидравлического либо механического привода рабочая часть эстакады поднимается до уровня поверхности пола кузовной части грузового автомобиля. Образуется прочный мост между поверхностью земли и кузовом автомашины, по которому свободно двигается погрузчик. После выполнения всех работ рампа транспортируется на место своего обычного хранения тем же автопогрузчиком.

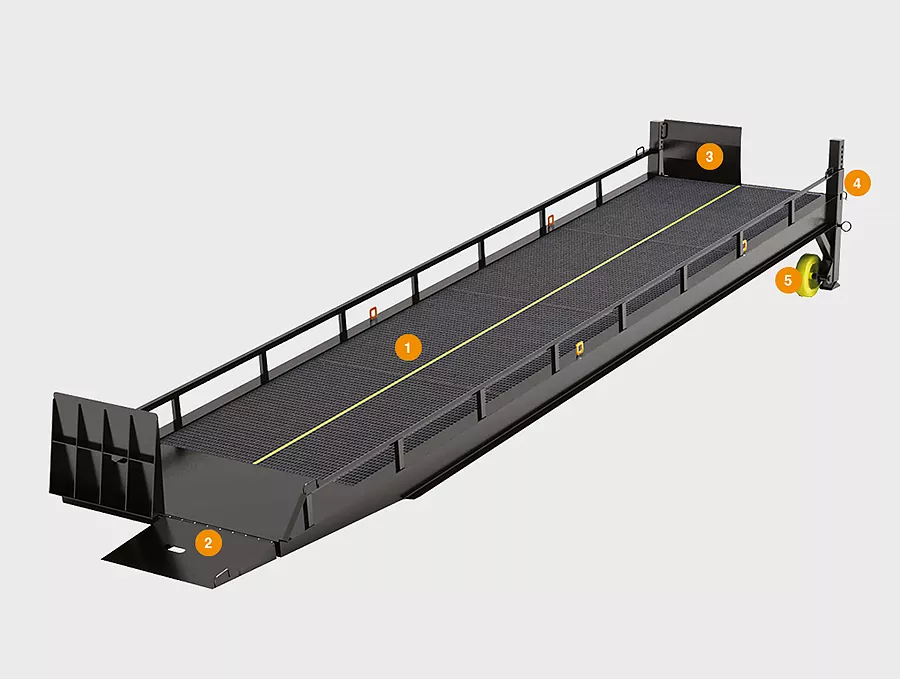

- Настил проезжей части
- Нижняя поворотная аппарель
- Верхняя поворотная аппарель
- Опора, которая регулируется по высоте
- Колесо
- Цвета
- Поверхности
RAL 5005 синий
RAL 9005 черный
Гладкая
- Технические
- Размеры
| Параметр | Значение | Примечание |
|---|---|---|
| Диапазон рабочих температур, °С | −30...+50 | |
| Длина, мм | 9 880 | |
| Допустимая нагрузка, кг (кН) | 7 000 (70) / 10 000 (10) | |
| Класс защиты IP | IP54 | |
| Класс очистки поверхности перед окраской | Sa2 | |
| Максимальная точечная нагрузка, Н/мм² | 1,3 | на заказ — 6,5 |
| Мощность, Вт | 1 500 | мощность электропривода гидравлического насоса для рамп мобильных с электрогидравлическим приводом |
| Напряжение питания, В | 380 | для рамп мобильных с электрогидравлическим приводом |
| Параметр | Показатель |
|---|---|
| Длина конструкции, м | 9,88 |
| Ширина конструкции, м | 2,2 |
| Ширина проезжей части рампы мобильной, м | 1,9 |
- Базовая
- Конструктивные решения

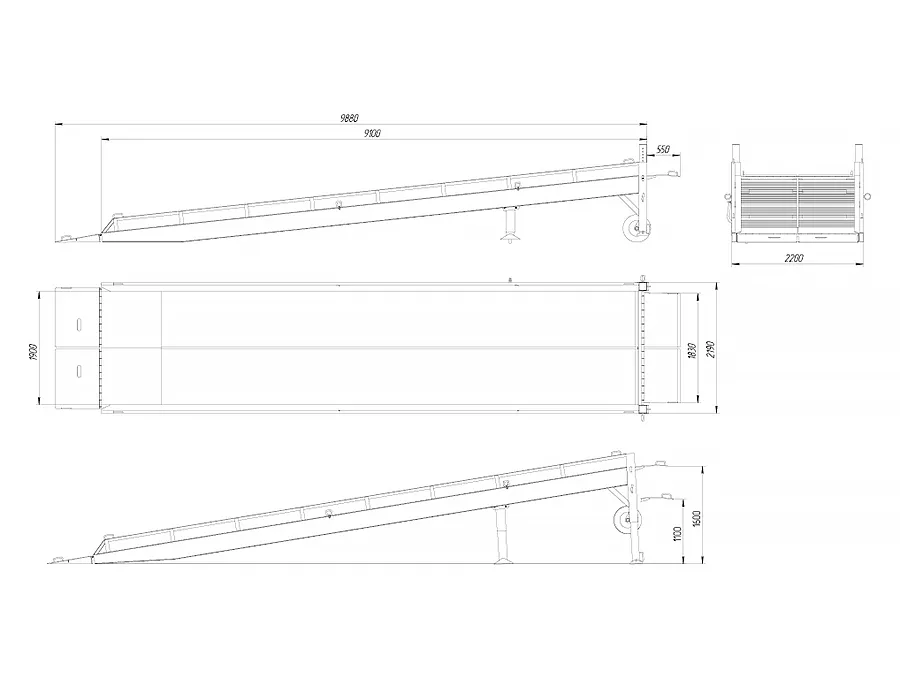

Мобильная рампа укороченная
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Длина | 9 880 |
| B, мм Ширина | 2 200 |
| b1, мм Рабочий диапазон, вверх | 1 600 |
| b2, мм Рабочий диапазон, вниз | 1 100 |
