Готовые решения
- Тепловые завесы серия 500
Тепловая завеса КЭВ-18П5071Е
18, IP21, белый RAL 9003, Cерия 500, Интерьерная
Цена:
112 005 руб.
Заказать
Воздушная завеса КЭВ-П5132А
IP20, белый RAL 9003, Cерия 500, Промышленная
Цена:
96 283 руб.
Заказать
Тепловая завеса КЭВ-125П5050W
IP21, оцинкованная сталь, Cерия 500, Промышленная
Цена:
115 947 руб.
Заказать
Тепловая завеса КЭВ-36П5043Е
36, IP20, полированная нержавеющая сталь с гранями, Cерия 500, Промышленная
Цена:
131 385 руб.
Заказать
Воздушно-тепловые завесы серии 500 используются для защиты проемов высотой от 3 до 6 метров. Устанавливаются для воздушной защиты в магазины, офисы, склады, гаражи, в отапливаемые и кондиционируемые помещения, а также снаружи холодильных камер и для сохранения заданных температурных параметров внутри помещений. Модель «Промышленная» данной серии предназначена для помещений с капельной влагой, а так же помещений с категорией взрывоопасности B-Iб и В-IIа.
Дизайн воздушно-тепловых завес серии 500
- Цвета
- Панели ВТЗ
Нержавеющая сталь
RAL 9003 белый
RAL 7004 серый
RAL 9005 черный
Гладкая
Глянец
Перфорированная

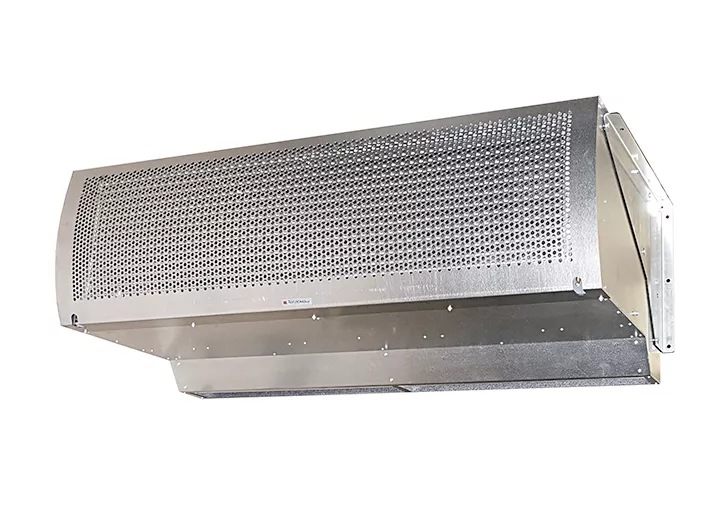

Оцинковка
Оцинковка с перфорированной лицевой панелью
Характеристики тепловых завес серии 500
- Технические
Инструкции воздушно-тепловых завес серии 500
- Описание серии
- Гарантии
- Сертификаты
- BIM модели
- Паспорта серии 500
Паспорт 500W IP21
PDF
Паспорт 500W бриллиант
PDF
Паспорт 500W комфорт
PDF
Паспорт 500W оптима
PDF
Паспорт 500А IP21
PDF
Паспорт 500А бриллиант
PDF
паспорт 500А комфорт
PDF
Паспорт 500А оптима
PDF
Паспорт 500Е IP21
PDF
Паспорт 500Е IP54
PDF
Паспорт 500Е IP54
PDF
Паспорт 500Е бриллиант
PDF
Паспорт 500Е комфорт
PDF
Паспорт 500Е оптима
PDF
Условия эксплуатации воздушно-тепловых завес
Температура эксплуатации, °C: рабочая от +5 до +35, предельная от -20 до +40.
Относительная влажность, RH %: не более 80.
Cодержание пыли и других вредных примесей, мг/м³: не более 10.
Температура хранения/транспортирования, °C: от -50 до +50.
Внимание! В случае неисправности отключите изделие от питания. Прежде чем снова ввести его в эксплуатацию, квалифицированным специалистом должны быть проведены его полная диагностика, обслуживание или ремонт.
Относительная влажность, RH %: не более 80.
Cодержание пыли и других вредных примесей, мг/м³: не более 10.
Температура хранения/транспортирования, °C: от -50 до +50.
Внимание! В случае неисправности отключите изделие от питания. Прежде чем снова ввести его в эксплуатацию, квалифицированным специалистом должны быть проведены его полная диагностика, обслуживание или ремонт.
Вопрос-ответ
Что такое воздушно тепловая завеса?
Воздушно-тепловая завеса (как машиностроительное изделие) - это устройство струйной защиты открытого проема, состоящее из вентиляторов, воздухонагревателя (или без него) и сопел, а также элементов управления и автоматики.
Зачем нужна воздушно-тепловая завеса?
Воздушно-тепловая завеса предназначена для защиты рабочих зон общественных, административных, промышленных зданий от прямого контакта с наружным воздухом через открытый проём (ворота, двери, окна) в холодный период времени. Воздушная завеса без источника тепла может защищать проёмы холодильных и морозильных камер и хранилищ от прямого контакта с тёплым наружным воздухом. Воздушные завесы могут служить для защиты от проникновения теплого наружного воздуха в кондиционируемое помещение, а также и от неприятных запахов, пыли и летающих насекомых.
Какими защитами оборудована завеса?
• Аварийное отключение ТЭНов при нештатной ситуации перегрева.
• Автоматическая задержка выключения вентиляторов после выключения ТЭНов (для продувки ТЭНов).
• Защита от перегрева газового нагревателя посредством двух термостатов.
• Защита электродвигателя вентилятора от перегрева (тепловая защита электродвигателя). При наличии встроенной платы PCB-AC:
• предусмотрен выход 220В 50Гц под термостат защиты от замораживания воды в трубках теплообменника;
• предусмотрен выход 220В 50Гц под охранно-пожарную сигнализацию.
• Автоматическая задержка выключения вентиляторов после выключения ТЭНов (для продувки ТЭНов).
• Защита от перегрева газового нагревателя посредством двух термостатов.
• Защита электродвигателя вентилятора от перегрева (тепловая защита электродвигателя). При наличии встроенной платы PCB-AC:
• предусмотрен выход 220В 50Гц под термостат защиты от замораживания воды в трубках теплообменника;
• предусмотрен выход 220В 50Гц под охранно-пожарную сигнализацию.
Что регулируют в завесах?
Расход воздуха изменением частоты вращения вентиляторов.
• Электрическую мощность ТЭНов включением различных групп.
• Тепловую мощность водяных тепловых завес через узлы терморегулирования.
• В газовых тепловых завесах – давление газа (см. инструкцию по эксплуатации).
• Электрическую мощность ТЭНов включением различных групп.
• Тепловую мощность водяных тепловых завес через узлы терморегулирования.
• В газовых тепловых завесах – давление газа (см. инструкцию по эксплуатации).
С помощью чего подогревается воздух внутри завесы?
Завесы могут быть:
с электрическим источником тепла - внутри завесы установлены трубчатые электронагреватели (ТЭНы);
с водяным источником тепла - внутри завесы установлен трубчатый теплообменник. В качестве теплоносителя используется горячая вода отопительных сетей. Допускается использование низкозамерзающих жидкостей, однако это должно быть согласованно с изготовителем. Основные параметры теплоносителя:
• Вода не должна содержать нечистот, твёрдых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни стали цинка, пластмасс, резины, чугуна.
• Тепловая сеть должна соответствовать СП 124.13330.2012.
• Максимальная температура теплоносителя - 150ºС
• Рабочее давление воды в воздухонагревателе – 1,2 МПа;
с газовым источником тепла – внутри завесы установлен трубчатый теплообменник и газовая горелка, работающая на природном газе G20 или пропане G31, вентилятор дымоудаления;
без источника тепла.
с электрическим источником тепла - внутри завесы установлены трубчатые электронагреватели (ТЭНы);
с водяным источником тепла - внутри завесы установлен трубчатый теплообменник. В качестве теплоносителя используется горячая вода отопительных сетей. Допускается использование низкозамерзающих жидкостей, однако это должно быть согласованно с изготовителем. Основные параметры теплоносителя:
• Вода не должна содержать нечистот, твёрдых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни стали цинка, пластмасс, резины, чугуна.
• Тепловая сеть должна соответствовать СП 124.13330.2012.
• Максимальная температура теплоносителя - 150ºС
• Рабочее давление воды в воздухонагревателе – 1,2 МПа;
с газовым источником тепла – внутри завесы установлен трубчатый теплообменник и газовая горелка, работающая на природном газе G20 или пропане G31, вентилятор дымоудаления;
без источника тепла.
По какому принципу происходит защита проема?
- Защита смесительного типа - организация интенсивного струйного перемешивания свободно втекающего наружного воздуха с подготовленным внутренним в количестве, достаточном для доведения температуры смеси до требуемой величины.
- Защита шиберующего типа - организация в проёме струйного противодействия втеканию наружных масс воздуха и вытеканию внутренних масс. Защита может быть двух видов (см. рисунки).
- Защита комбинированного типа - соединение смесительной и шиберующей защиты с тем или иным приоритетом.
