Электромеханические приводы SWING-3000PRO и SWING-5000PRO предназначены для автоматизации распашных ворот.
Конструкция электромеханических приводов Swing-3000PRO И Swing-5000PRO
- Привод
- Кронштейн крепления
- Концевой выключaтель
- Ходовой винт
- Узел расцепления
- Ходовая гайка с кронштейном
- Защитный кожух
- Клеммы подключения

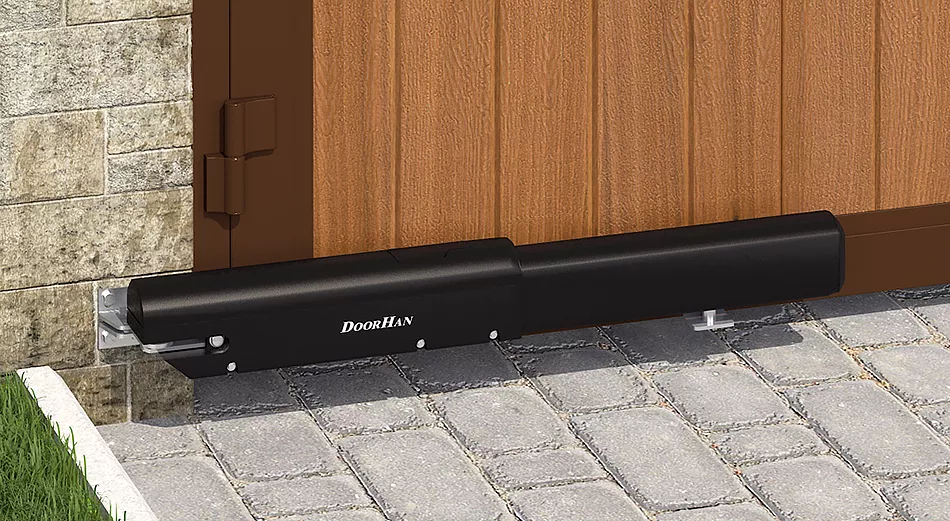

Внешний вид электромеханических приводов Swing-3000PRO И Swing-5000PRO
- Исполнение привода
Мехaнизм расцепления
Высокопрочный алюминиевый сплав
Защита от негативных воздействий окружающей среды
Характеристики электромеханических приводов Swing-3000PRO И Swing-5000PRO
- Технические
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальная длина створки, м | 3; 5 | В зависимости от модели |
| Напряжение питания, В | 220–240 | |
| Максимальный вес створки, кг | 400; 500 | В зависимости от модели |
| Мощность, Вт | 150 | |
| Диапазон рабочих температур, °С | −40...+55 | |
| Скорость открывания, м/мин | 0,9 | |
| Класс защиты IP | 54 | |
| Интенсивность использования, % | 50 | При температуре t = 20 °С |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | пленка, пенопласт, картонная коробкa |
| Длина, мм | 1 300 |
| Ширина, мм | 135 |
| Высота, мм | 105 |
Комплектация электромеханических приводов Swing-3000PRO И Swing-5000PRO
- Базовая
- Дополнительная
Два электропривода, блок упрaвления в корпусе, крепежные элементы, ключ расцепителя.
Пульт Transmitter-2PRO-Black. Позволяет управлять с одного пульта ДУ двумя автоматами дистанционно.
Пультом ДУ (Transmitter-4PRO-Black). Дает возможность дистанционного управления сразу
четырьмя автоматами.
Пульт Transmitter-4. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Цветные пульты Transmitter-4 (Color) предназначены для дистaнционного управления 4 автоматическими устройствами.
Пульт Transmitter-Premium. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно. Необычный стильный дизайн в металлическом корпусе.
Фоточувствительными элементами безопасности серии Photocell-N. Комплект
состоит из инфракрасного передатчика и приемника.
Беспроводные фотоэлементы безопасности c поворотной платой. Используются для установки в несимметричных проемах. В комплекте приемник и инфракрасный передатчик.
Wi-Fi модулем. Управляет электроприводами при помощи беспроводной Wi-Fi сети.
GSM модулем. Управляет электроприводом либо шлагбаумом при помощи мобильного гаджета.
Беспроводная кнопка управления Command-433. Позволяет управлять с одного двумя автоматами дистанционно.
Клавишный выключатель с возвратным механизмом SWITCH. Передает управляющую команду на блок управления приводом.
Кодовая клавиатура KEYPAD. Оснащается внешним или внутренним приемником для дистанционного управления электрическим приводом.
Ключ-кнопка KEYSWITCH-N. После поворота ключа передает управляющую команду на блок управления.
Антивандальная кодовая клавиатура KEYCODE. Позволяет управлять автоматами. Возможно использование в роли внешней клавишной панели или как устройство для считывания прокси-карт.
Внешним радиоприемником серии DHRE-1. Управляет автоматической системой стороннего производителя с использованием оригинального дистанционного пульта.
Антенна Antena433 для усиления сигнала. Используется при наличии препятствий между приемником и передатчиком.
Домофон с функцией видеовызова DOMO-7 для управления калиткой и воротами.
Сигнальной лампой светодиодной Lamp-PRO (с антенной). Предназначена для оповещения о начале движения шлагбаума.
Сирена Sirena. Используется для звукового оповещения о начале работы шлагбаума, что служит дополнительным элементом системы безопасности.
Монтаж электромеханических приводов Swing-3000PRO И Swing-5000PRO
- Способы монтажа

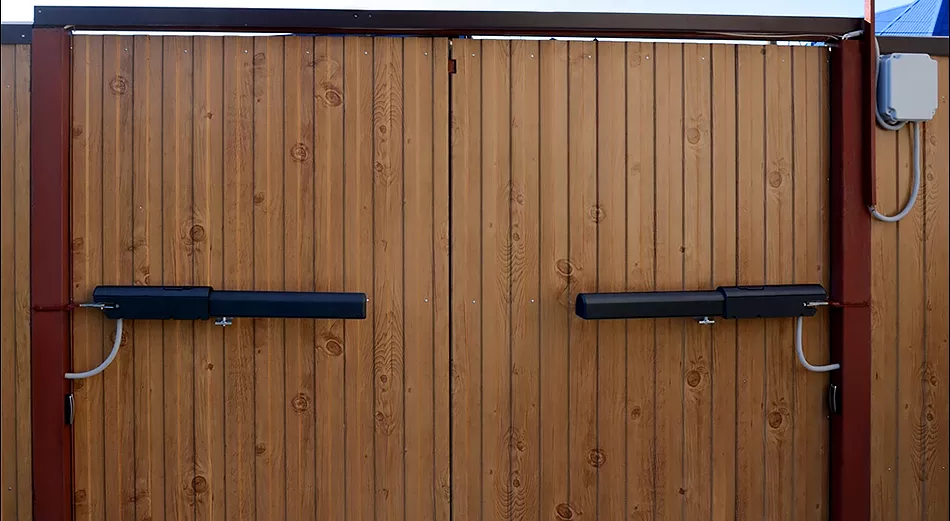

Устанавливается с помощью кронштейнов на створки ворот с открыванием внутрь.

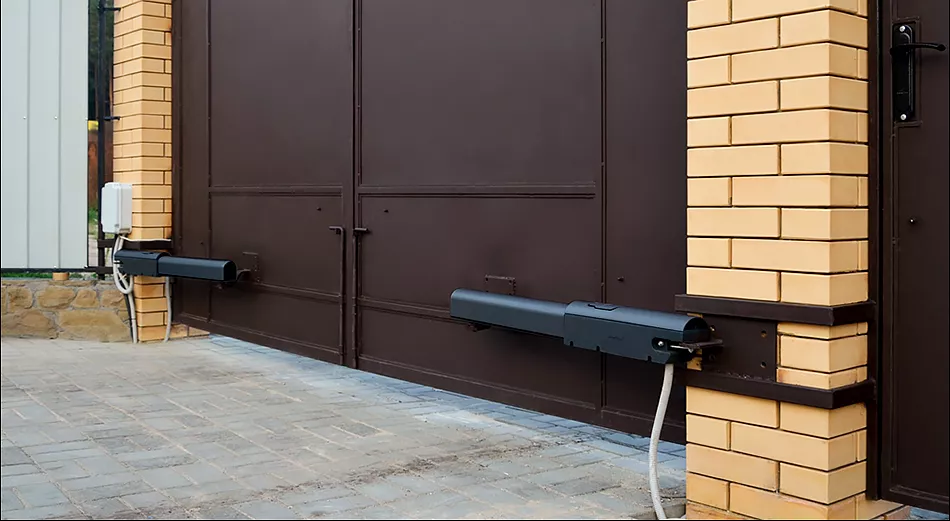

Устанавливается с помощью кронштейнов на створки ворот с открыванием наружу.
