Механические доклевеллеры MODL работают без подключения к электрической сети. Это их главное отличие от электрогидравлических моделей. Когда на объекте не подведено электричество или временно отсутствует, у этого оборудования нет аналогов.

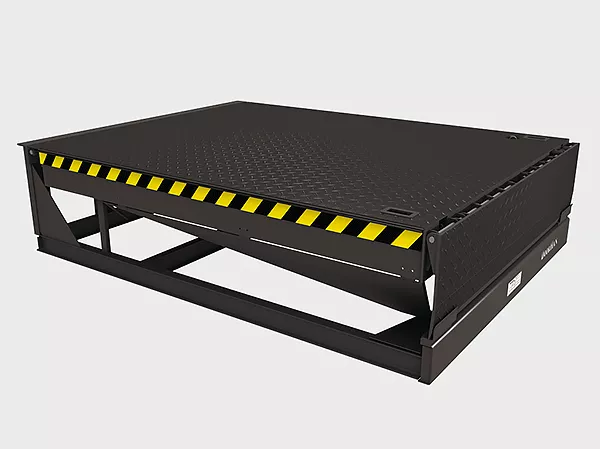

Механическая уравнительная платформа MODL поднимается вручную. Для этого потребуется, как минимум, два взрослых человека. Аппарель открывается автоматически в процессе поворота. Принцип работы не отличается от других моделей. Платформа опускается до момента, когда она достигает пола кузова транспортного средства. В исходное положение она возвращается в обратной последовательности действий.

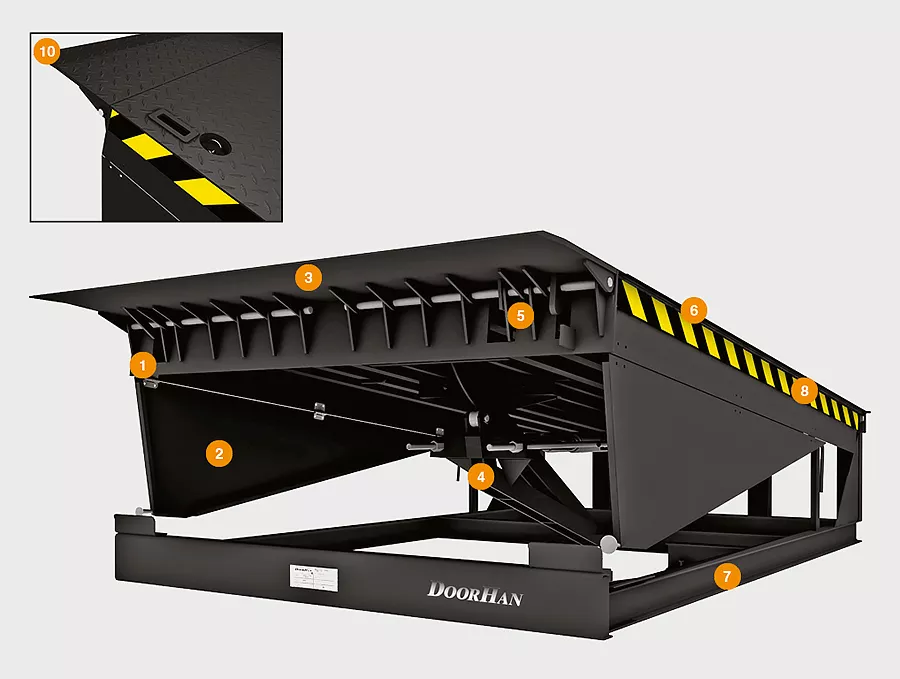

- Демпферные механизмы аппарели
- Боковые шторки безопасности
- Аппарель
- Механизмы балансировки платформы
- Механизмы открытия аппарели
- Крышка платформы
- Ферма
- Сигнальная желто-черная полоса
- Ручки подъема платформы
- Цепной привод управления аппарелью
- Цвета
RAL 9005 черный
RAL 5005 синий
- Технические
- Размеры
| Параметр | Значение | Примечание |
|---|---|---|
| Длина, мм | 2 500 | |
| Ширина, мм | 1 800 / 2 000 | |
| Вес изделия, кг | 850 | |
| Допустимая нагрузка, кг (кН) | 6 000 (60) | |
| Максимальная точечная нагрузка, Н/мм² | 1,3 | верхний лист 6 мм |
| Класс очистки поверхности перед окраской | Sa 2 | |
| Толщина слоя краски не менее, мкм | 60 | |
| Диапазон рабочих температур, °С | от −30 до +50 |
| Параметр | Показатель |
|---|---|
| Длина платформы с допустимой нагрузкой 6 000 кг (60 кН), мм | 2 500 |
| Ширина уравнительной платформы, мм | 1 800 / 2 000 |
- Базовая
- Дополнительная
Столбы отбойные. Располагаются в местах возможного наезда электрокара на угловые опоры ворот. Столбики диаметром 100-150 мм монтируются изнутри перед опорами.
Резиновый бампер подвижный (BRM600×364×110). Подвижная конструкция повышает износоустойчивость изделия. В момент процесса погрузки-разгрузки устройство следует за направлением движения грузовой автомашины. Данная модель может быть установлена только на платформы с выдвижной панелью, длиной до 100 сантиметров.
Бампер со стальной накладкой (BRSP (16)465×250×165). Со всеми установочными размерами можно ознакомиться в подразделе «Документация». Устройство включает в себя две составные части:
• амортизирующий наполнитель (бампер резиновый);
• стальную пластину, которая защищает конструкцию с внешней стороны.
- Подготовка объекта
- Способы монтажа
- Конструктивные решения

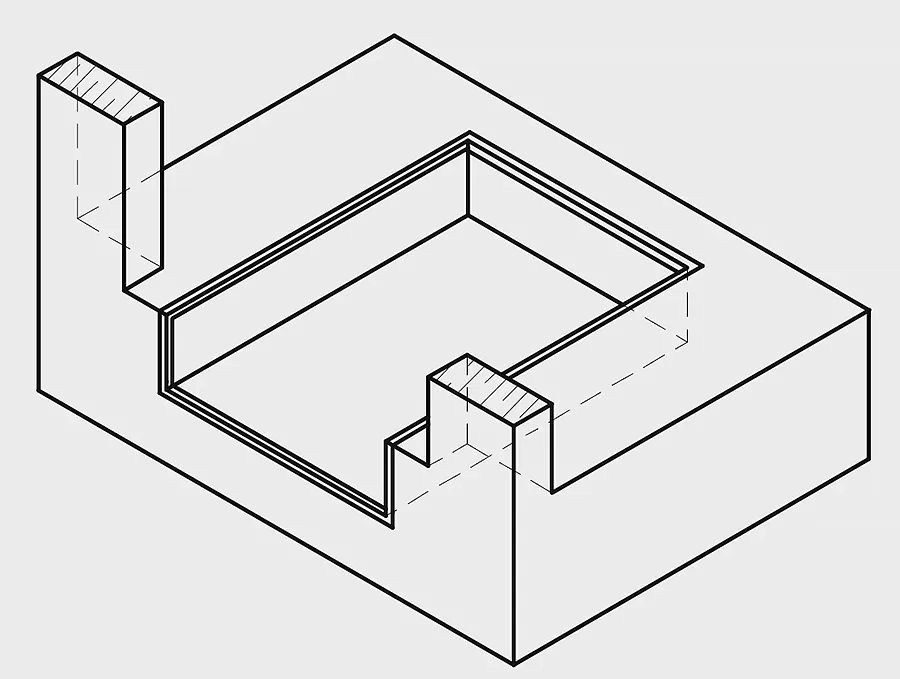

Перед установкой механических доклевеллеров MODL требуется сделать приямки. Инструкция по их созданию есть в разделе «Документация».

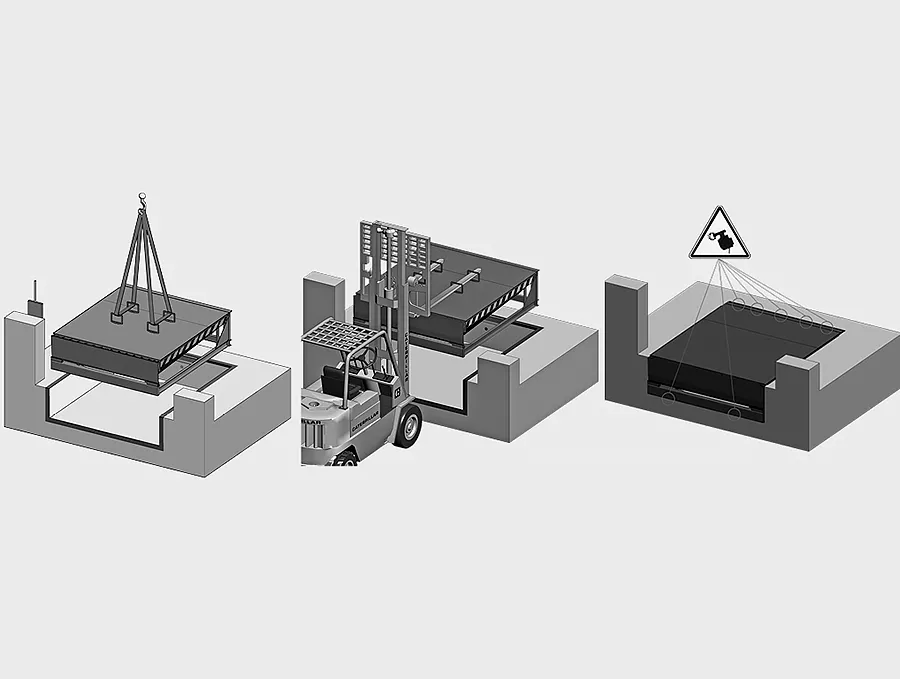

Встроенный монтаж

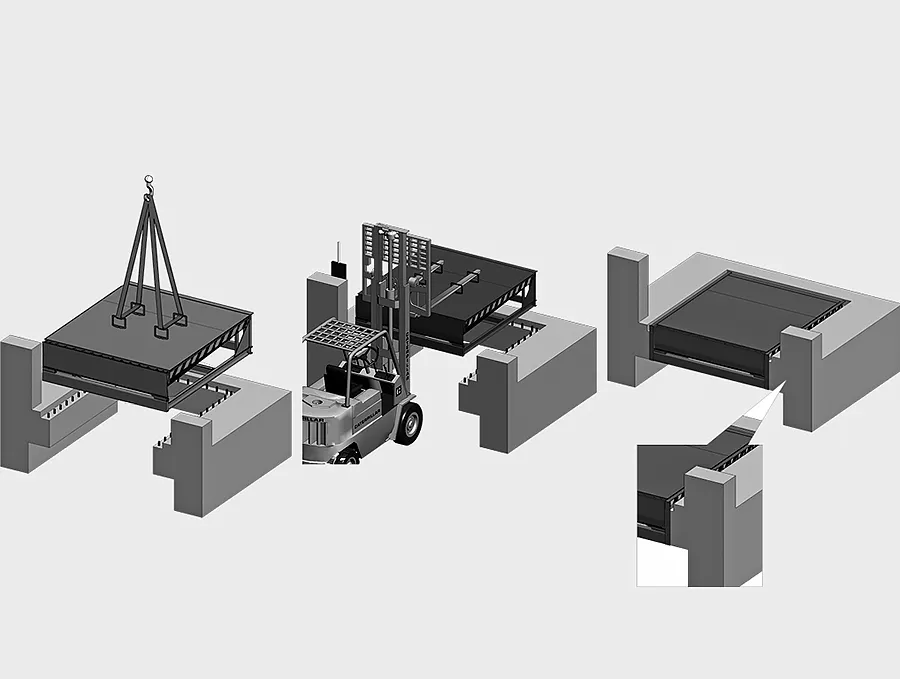

Подвесной монтаж

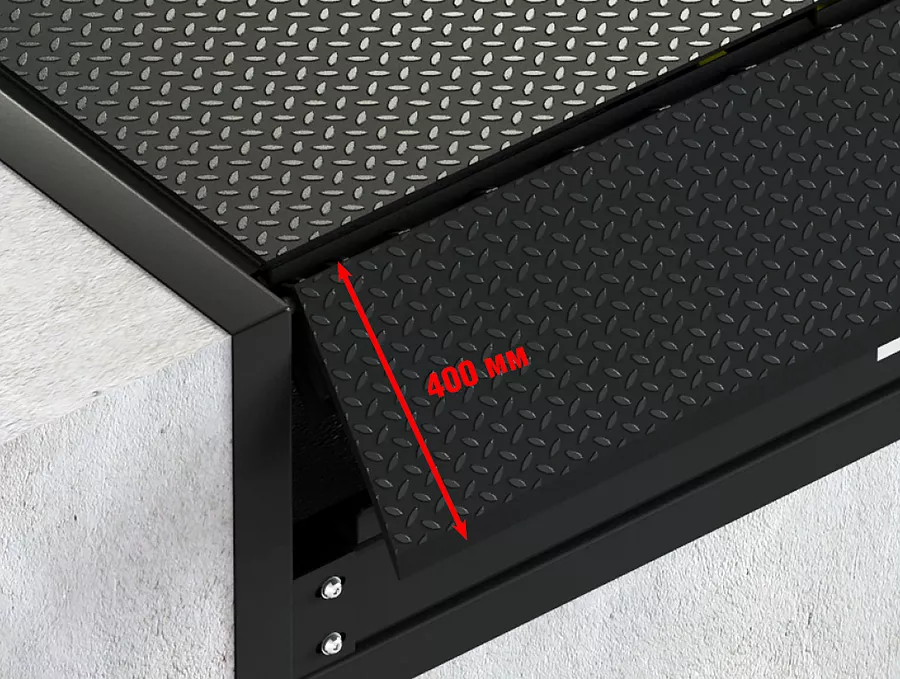

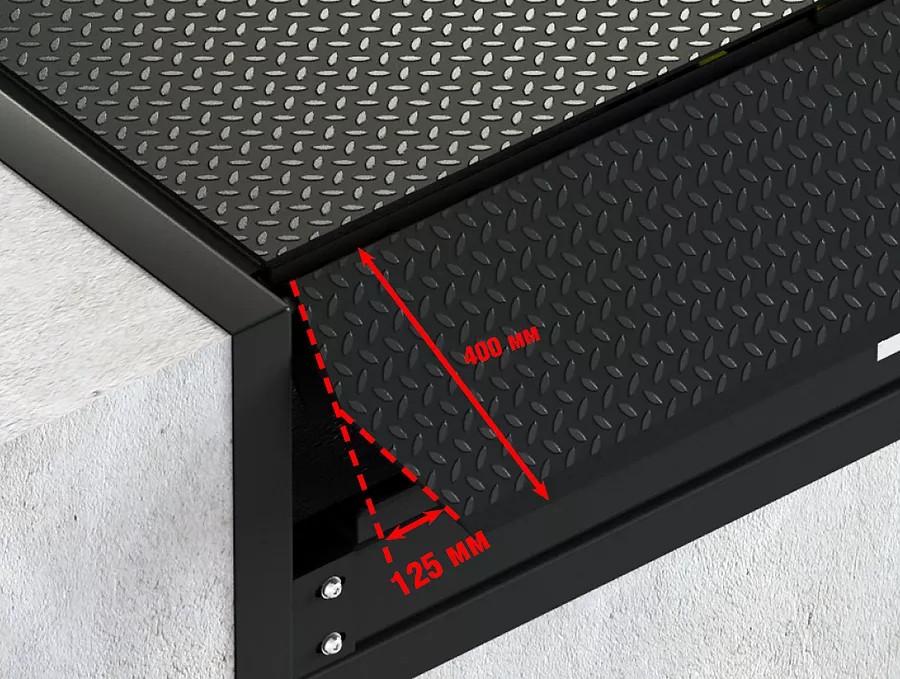

Стандартная аппарель 400 мм. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины.

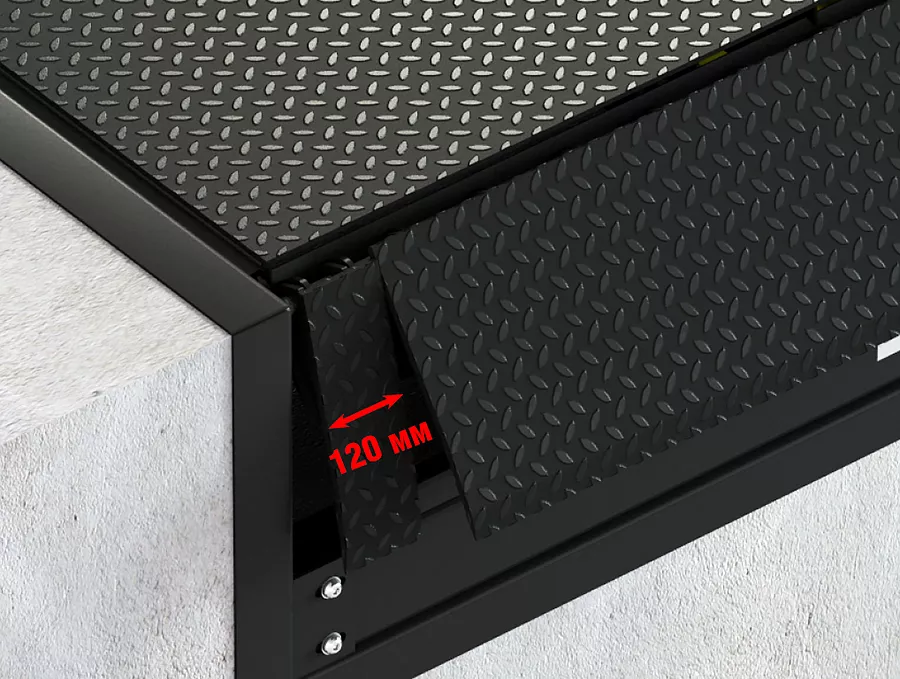

Клинообразная аппарель. Фаска 35 мм. Целиковая, без сегментов. Используется в случаях, когда автомобиль припаркован не точно по центру дока, позволяя избежать повреждений автомобиля, а также для работы с автомобилями разной ширины.
Аппарель без подгиба. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины. В случае использования погрузчиков с низким и очень низким клиренсом.
- Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.
- Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.
- Во время работы уравнительной платформы, ворота должны быть полностью открыты.
- Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.
- Перед погрузкой/разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля — 100 мм.
- Блок управления должен располагаться таким образом, чтобы оператор всегда мог контролировать процесс погрузки/разгрузки.
- Для стандартных погрузчиков c надувными колесами и ручных гидравлических тележек допускается использование уравнительных платформ с точечной нагрузкой 1,3 Н/мм².
